Un terminal cu clemă este interfața mecanică și electrică dintre un conductor și circuitul pe care îl servește. Sarcina sa este simplă: menține suficientă forță de contact, asigură o cale stabilă a curentului, controlează creșterea temperaturii și previne mișcarea conductorului sub vibrații, cicluri termice sau operațiuni de întreținere.
Pentru producătorii de echipamente, blocul de borne nu este, prin urmare, un simplu suport de plastic cu un șurub. Conexiunea completă depinde de conductor, clemă conductivă sau metal terminal, șurub sau mecanism cu arc, sistemul de izolație, geometria contactului, starea de strângere și mediul carcasei.
Un bloc terminal cu clemă proiectat corespunzător trebuie să mențină continuitatea electrică, controlând în același timp rezistența de contact și retenția mecanică pe tot parcursul condițiilor de service specificate.
Clasificarea tehnică a blocurilor de borne electrice
Configurațiile terminalelor dictează eficiența instalării structurale și reținerea mecanică în condiții variabile de șocuri și vibrații. Standardul industrial cuprinde arhitecturi mecanice distincte proiectate pentru profile specifice de sarcină.
| Clasificarea terminalelor | Mecanism primar | Gama tipică de ecartament a firului | Evaluare de retenție mecanică | Aplicație industrială cheie |
|---|---|---|---|---|
| Tip clemă cu șurub | Compresie directă a cuplului șurubului | 0,5 mm² – 35 mm² | Reținere mare a cuplului (mai mare sau egală cu 1,2 N·m) | Dulapuri de distribuție a energiei electrice, aparate de distribuție |
| Stil clemă cu arc | Mâner de presiune cu arc de torsiune | 0,2 mm² – 6 mm² | Rezistent la vibrații (forță de tracțiune mai mare sau egală cu 50 N) | Automatizare fabrică, interfețe PLC |
| Conectori conectabili | Interfață pin-socket care se poate combina | 0,5 mm² – 4 mm² | Reținere cu blocare dublă | Mașini modulare, linii de deconectare rapidă |

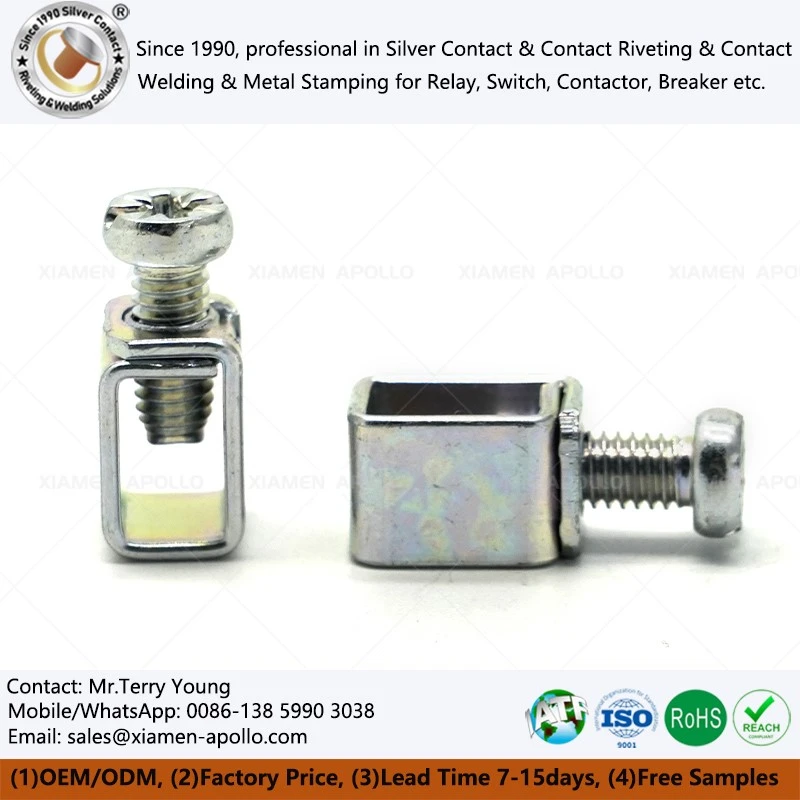

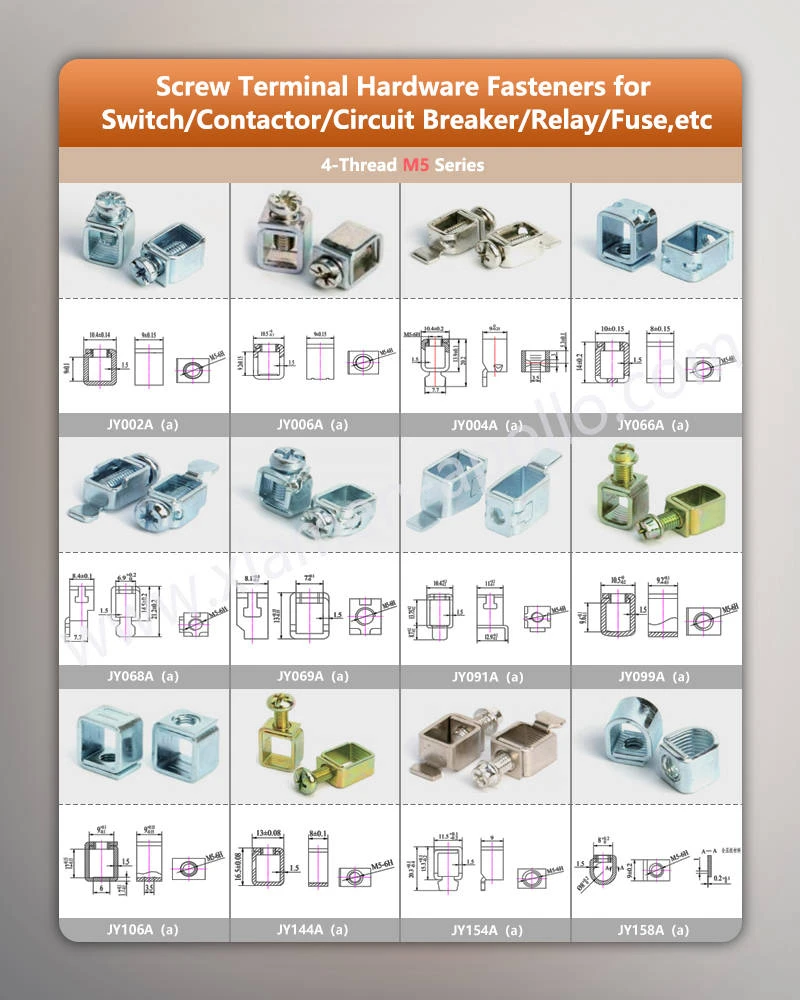

Arhitectura clemei cu șurub
Terminalele de tip clemă cu șurub utilizează feronerie filetate pentru a comprima conductorii de cupru solidi sau torți împotriva barelor de curent din aliaj de cupru electrolitic de înaltă conductivitate. Aplicarea corectă a cuplului garantează îmbinări etanșe la gaze care previn oxidarea și supraîncălzirea localizată.
Sisteme de prindere cu arc și conectabile
Unitățile de prindere cu arc se bazează pe arcuri din oțel inoxidabil austenitic de înaltă rezistență pentru a exercita o forță normală constantă asupra conductorului, compensând automat relaxarea firului cauzată de ciclul termic. Variantele conectabile încorporează știfturi de împerechere din aliaj de cupru placați cu cositor sau argint pentru a menține rezistența scăzută la inserție peste 500 de cicluri de împerechere.
Siguranța terminalelor, vibrații și cicluri termice (IEC 60947-7-1)
Defecțiunile de câmp ale blocurilor terminale provin foarte rar doar din ruperea carcasei; majoritatea provin din interiorul interfeței de contact electric.
Vibrații și retenție mecanică
Echipamentele din mașini, căi ferate sau medii auto se confruntă cu vibrații continue. Terminalele cu șurub riscă să se autoslăbească fără un cuplu corect sau o structură anti-slăbire. Terminalele cu clemă cu arc utilizează forța elastică încorporată pentru a rezista slăbirii. Testul de vibrații IEC 60068 verifică reținerea mecanică.
Performanță de ciclism termic
Ciclurile repetate de încălzire-răcire creează dilatare termică diferențială între conductorul de cupru, clema de metal și carcasa din plastic. Punctele de contact se pot schimba; forța de contact poate scădea. Terminalele bine proiectate mențin forța de contact stabilă după sute de cicluri termice.
Risc de deteriorare a conductorului
Strângerea excesivă poate zdrobi conductorii cu fire fine. Strângerea insuficientă provoacă mișcare și puncte fierbinți. Sârma torsadată necesită un tratament adecvat al virolei în multe aplicații cu cleme cu șurub.
Fluiaj, clearance-ul și gradul de poluare
Siguranța terminalelor de joasă tensiune se bazează pe distanțele de curgere și de spațiu liber în funcție de gradul de poluare, categoria de supratensiune și tensiunea nominală definite de IEC 60664-1. Spațierea redusă crește riscul de urmărire a suprafeței sau defecțiuni de suprafață.
Consultați astăzi inginerii noștri electrici

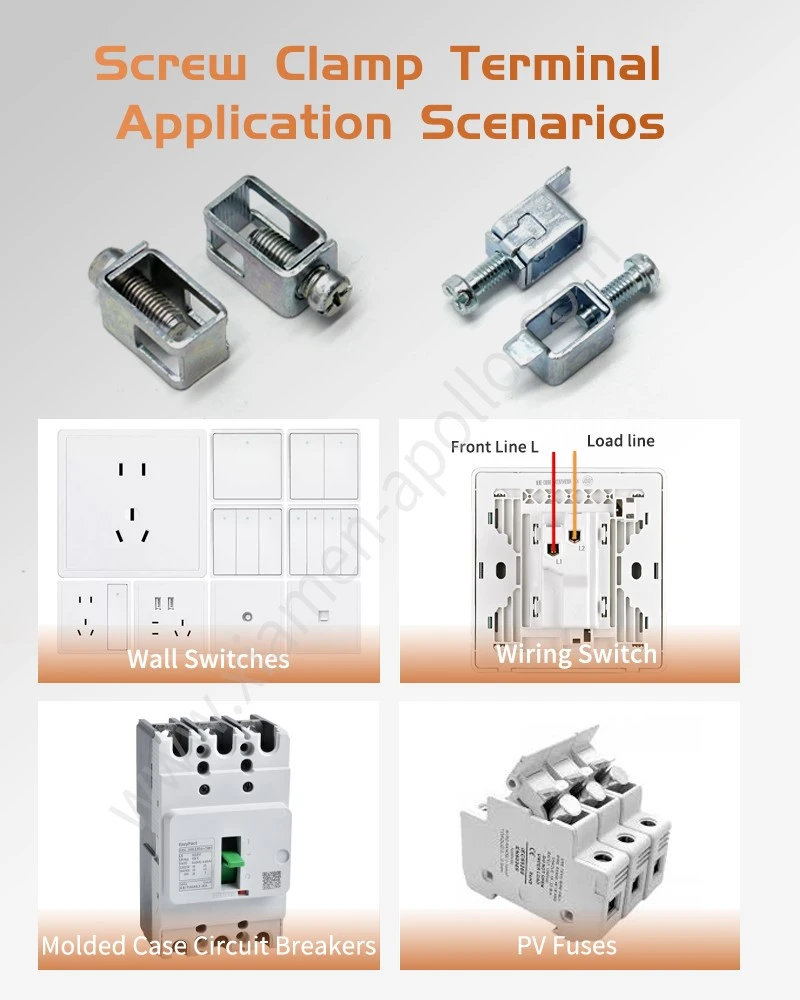

Cerințe de terminale specifice aplicației
Terminale de distribuție a energiei
Folosit în dulapuri de distribuție, aparate de distribuție, centre de control al motoarelor. Priorități: capacitate mare de curent, disipare a căldurii, capacitate de rezistență la scurtcircuit, acces sigur la cablare.
Terminale de automatizare industrială și control PLC
Cablaj de control de semnal și de putere redusă. Densitate mare de cablare, instalare ușoară, ușor de service pe teren, relevant pentru EMC pentru semnale de nivel scăzut.
Terminale feroviare și industriale pentru sarcini grele
Vibrații îmbunătățite, șocuri, gamă largă de temperatură, cerințe mai mari anti-poluare. Teste stricte de calificare de mediu.
Terminale de instalare a clădirii
Conform IEC 60998 / IEC 60991, se concentrează pe siguranța instalatorului, operare simplă pentru cablarea șantierului.
Tendințe: miniaturizare, densitate mare și terminale inteligente
Terminal cu șurub de tip clemă de înaltă densitate miniaturizată-pentru componentele circuitului
Miniaturizarea echipamentului împinge pasul terminalului mai mic. Provocare de proiectare: menținerea curgerii/degajului, disiparea căldurii și prindere fiabilă într-o amprentă redusă. Reducerea pură a dimensiunii nu poate sacrifica marjele de siguranță electrică.
Terminale compacte de mare curent
Cerințele pentru terminale de putere compacte necesită o secțiune transversală conductivă optimizată, căi termice îmbunătățite și o distribuție precisă a forței de strângere pentru a evita supraîncălzirea locală.
Terminale inteligente cu senzori integrati
Terminalele de nouă generație integrează senzori de temperatură sau curent. Acestea permit monitorizarea în timp real a punctelor fierbinți de conectare și întreținerea predictivă. Conformitatea EMC la nivel de sistem conform IEC 61000 devine necesară.
RoHS, REACH și conformitatea mediului
Piețele globale impun reguli privind substanțele restricționate. Producătorii de terminale trebuie să gestioneze declarațiile materialelor, chimia de placare și trasabilitatea pentru aliaje de cupru, materiale plastice și tratamente de suprafață.
Calitate de fabricație pentru componentele terminale de tip clemă
Performanța terminalului depinde în mare măsură de precizia ștanțarii, calitatea formării, consistența geometriei arcului și controlul placajului.
Ștanțare progresivă a matriței
Ștanțarea progresivă realizează ștanțarea, perforarea, îndoirea și formarea într-un flux de lucru continuu. Parametri cheie ai procesului: grosimea materialului, jocul matriței, uzura poansonului, raza de formare, precizia avansului, controlul bavurilor, planeitatea, geometria elementului arc. Toleranța caracteristicilor critice poate ajunge la ±0,005 mm pe dimensiuni bine controlate selectate.
Formarea aliajului de cupru și controlul returului elastic
Îndoirea aliajului de cupru produce înapoi elastic. Sculele trebuie să compenseze returul cu arc pentru a garanta deformarea corectă a arcului și forța de contact pentru piesele de prindere cu arc. Trecerea materialului și direcția granulelor afectează stabilitatea geometriei finale.
Controlul procesului de placare

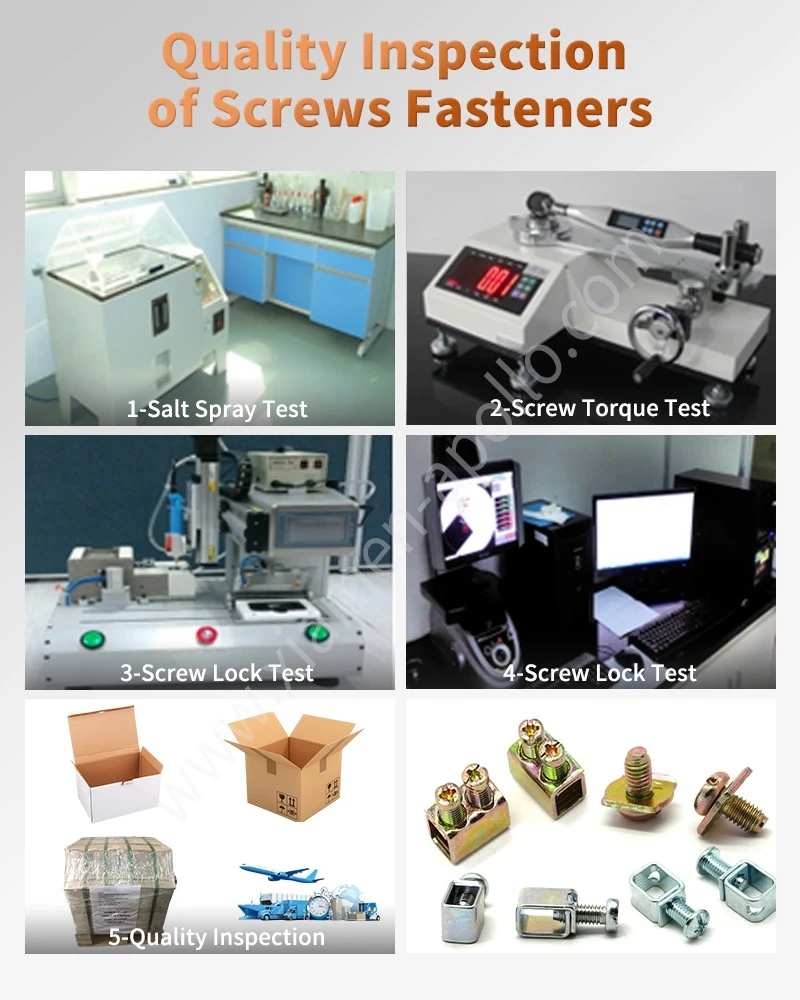

Calitatea acoperirii include uniformitatea grosimii stratului de acoperire, aderența, acoperirea, rata porilor, curățenia pre-tratament. Testarea cu pulverizare salină (de exemplu, ASTM B117) este utilizată pe scară largă, dar orele de pulverizare cu sare nu echivalează direct cu durata de viață reală. Criteriile de acceptare trebuie să se potrivească cu mediul real de aplicare.
Cerințe privind sistemul de calitate
Proiectele legate de autovehicule aplică IATF 16949: trasabilitatea lotului, verificarea materialului primit, inspecția primului articol, monitorizarea procesului SPC, măsurarea dimensională CMM, inspecția placare, testarea funcțională, controlul neconformității.
Întrebări frecvente
Ce informații ar trebui să furnizez atunci când îmi aprovizionez un șurub manual personalizat pentru bloc terminal?
Furnizați desenul sau fișierul CAD 3D, dimensiunea conductorului, curentul și tensiunea nominală, materialul terminalului, cerințele de placare, geometria de montare, temperatura de funcționare, volumul anual și standardele electrice sau auto aplicabile.
Cum este controlată rezistența de contact la bornele tip șurub?
Rezistența de contact este controlată prin selecția materialului conductiv, geometria contactului, starea suprafeței, forța de strângere, pregătirea conductorului și cuplul de asamblare controlat. Inspecția producției poate verifica cerințele dimensionale și electrice în conformitate cu specificația aprobată.
Poate o fabrică să producă componente terminale metalice ștanțate la comandă pentru echipamentele OEM?
Da. Componentele terminale personalizate pot fi produse din cupru și aliaje de cupru folosind ștanțare progresivă, îndoire, formare, placare și asamblare secundară. Revizuirea bazată pe desen poate defini toleranțele, calitatea materialului, tratamentul suprafeței, punctele de inspecție și cerințele de producție.
